Handledning: Laserskär en akustikpanel med halvtonsbild

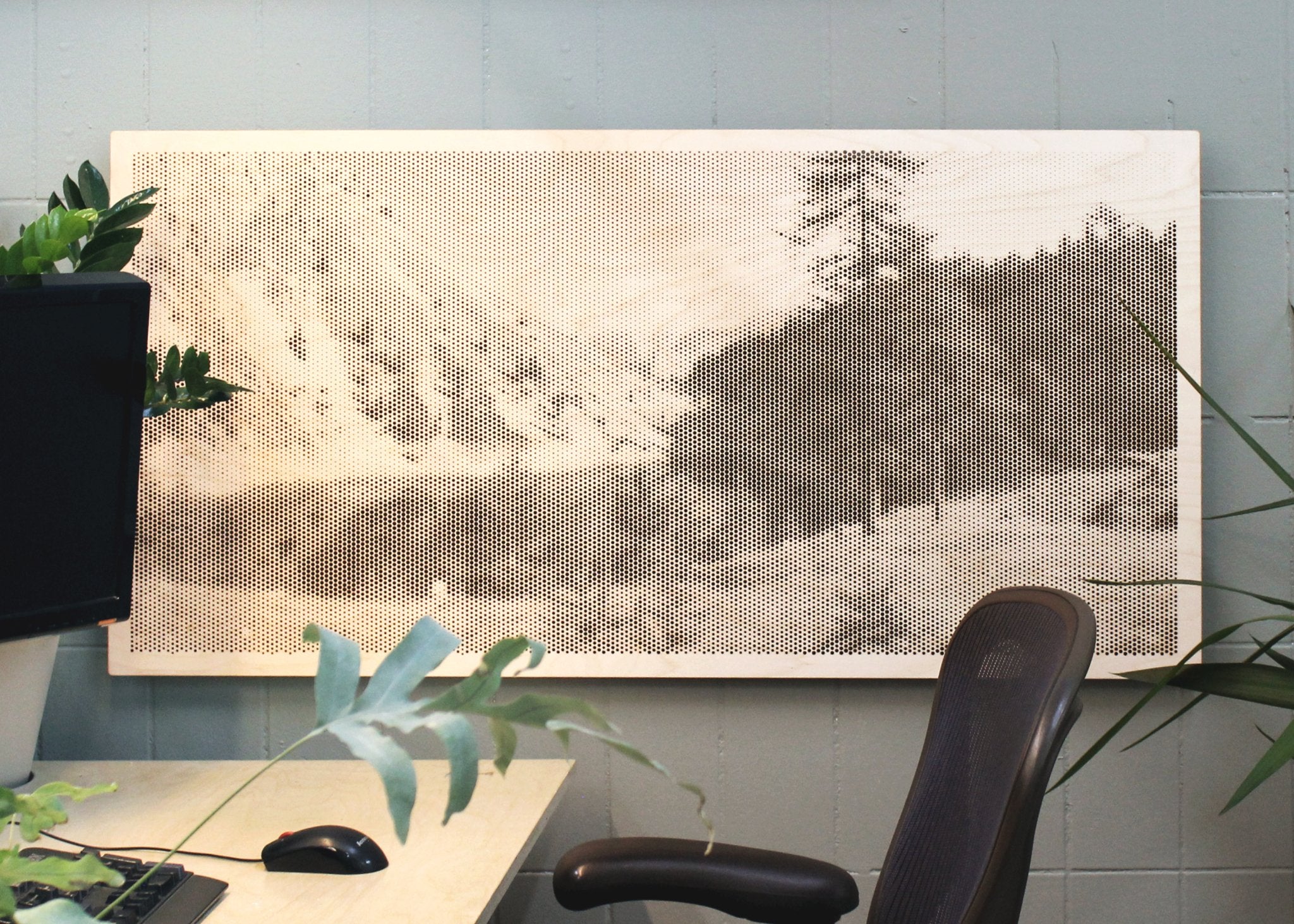

Resultatet ser fantastiskt ut. Särskilt om du gör det av ett vackert material, som björkplywood. Se hur träådringarna spelar en roll i bildens bakgrund. Förutom att detta material har en vacker trälook, tillför materialet verkligen något extra till slutresultatet här.

Du skapar inte bara en fantastisk och unik panel, den har också en akustiskt dämpande effekt. Perforerade paneler används flitigt inom arkitekturen, för att motverka efterklang och dämpa ljud i rum.

Har du tillgång till en laser? Har du själv en laserskärare, kan du använda den i skolan eller finns det ett fablab eller en makerspace i närheten? Då kan du själv skapa en perforerad panel med din egen bild på.

Detta gör du med halftone, termen för tekniken som används för dessa paneler. Denna tutorial lär dig steg för steg hur du också kan laserskära en akustisk panel. Laserskär en unik produkt och förbättra akustiken med dina egengjorda akustiskt dämpande paneler.

Vad är halftone?

Bilden du vill återskapa på skivan uppstår genom att laserskäraren gör ett stort antal hål i den, av olika storlek och på olika avstånd. Den reprografiska teknik som används för att skapa en bild med laserskäraren kallas halftone.

Resultatet är en kopia av din bild i ‘continuous-tone’. Det betyder att bilden skapas genom skillnader i ljus och mörker, inte genom olika färger. På nära håll ser det ut som ett enkelt hålmönster, men när du tar tillräckligt avstånd kommer bilden till liv.

Du kan jämföra det med en målning av en pointillistisk målare. Står du nära ser du bara prickar. Först när du backar blir det tydligt vad som faktiskt finns på duken. Om du laserskär en akustisk panel skapar du en liknande effekt, men då med hål och inte med färg.

Nu kör vi! Så här gör du själv en akustiskt dämpande panel steg för steg

Det första du behöver göra är att skapa en digital ritning i rätt format. Lyckligtvis är det inte svårt, för här är en praktisk webbplats för det: https://rasterbator.net.

Besök denna webbplats. Steg-för-steg-guiden nedan berättar exakt hur du förbereder din bild för din laserskärare.

1. Bild

Ladda upp fotot du vill använda. Det bästa resultatet får du om du väljer ett foto med tillräcklig kontrast. Om det är stor skillnad mellan ljus och mörker kommer halftone-tekniken bäst till sin rätt.

1. Storlek

Därefter flyttas du automatiskt till nästa steg: Storlek. Här fyller du i följande:

• Pappersinställningar: ställ in detta på anpassad och fyll i måttet på ditt skivmaterial. Jag använder 1200x600mm.
• Kryssa i rutan vid Lägg till marginal och välj till exempel 10mm. Detta skapar en kant runt ditt foto.
• Utmatningsstorlek: ställ in detta på 1 sheets wide.

Om allt stämmer klickar du på Continue.

1. Stil

Det tredje steget du leds till är Style. Här väljer du Black and white rasterbation och klickar på Continue.

1. Färg

I det fjärde steget, Färg, väljer du under Presets för den gula bakgrunden med bruna prickar. Denna förinställning heter My first dress.

1. Alternativ

Steg 5 gäller Alternativ. Även här fyller du i ett antal inställningar manuellt.

• Utdata: interlaced halftone
• Rullgardinsmeny därunder: Circle
• Rutstorlek: detta är upp till dig, men jag använder 5 mm. Gör rutstorleken större, till exempel 10 mm, så tar laserskärningen kortare tid. Samtidigt förlorar du också detaljer. Gör rutstorleken mindre och då skapar du fler detaljer. Laserskärningen tar då också längre tid och din fil blir större.
• Rasterstorlek: VIKTIGT!! Ställ in detta på 0 – 65%. Med den maximala rasterstorleken på 65% kan de största hålen inte överlappa varandra. På så sätt förhindrar du att materialbitar faller av när du skär ut bilden med lasern.

Obs: om du väljer en annan rutstorlek, kan det hända att du också behöver välja en annan maximal procentandel. Vad det optimala talet är, kan du ta reda på genom trial & error. I det sista steget kan du kontrollera att hålen inte blir för stora. Du vill ha hålen så stora som möjligt, men också behålla minst 0,8 mm material mellan de största hålen.

• Avmarkera rutan vid Crop marks. Vid Page position får också vara avmarkerad.

1. Ladda ner din design!

Nu klickar du på Complete 1 page poster och din design laddas ner som en PDF-fil.

Förbereda din fil för din laserskärare

PDF-filen du har skapat med Rasterbator måste omvandlas till en fil som är lämplig för din laser. Hur du exakt gör detta beror på vilken programvara du använder för din laser och vad som krävs för just din laser.

Min laser kräver till exempel DXF-filer, och jag använder Rhinoceros3D för att förbereda filen, men du kan också använda till exempel Illustrator, Inkscape, Draftsight eller Coreldraw.

I Rhino öppnar jag filen och går igenom följande steg:

1. Alla former består av hatches. Jag kommer att omvandla dem till linjer. För att göra det kör jag kommandon SelHatch och sedan DupBorder. Detta skapar alla linjer du snart kommer att laserskära.
2. Nu kan du ta bort hatches från ritningen. Deselektera först allt och kör sedan SelHatch och Delete.
3. Det börjar likna något. Bara ramen måste ritas om, eftersom Rasterbator ritar rektanglar på alla sidor som vi inte behöver.
4. Gör en kontroll för att se om hålen inte ligger för tätt ihop. Zooma in på området med de största hålen. Mät avståndet mellan hålen och kontrollera att det inte är mindre än ca 0,8 mm. Här är allt i god ordning.
5. Spara filen och öppna den i din laserskärningsprogramvara.

Laserskär din perforerade panel

Nu kan du börja laserskära den akustiska panelen. Jag gör det med 3mm tjock björkplywood.

Tips: vill du laserskära de allra minsta halftone? För det är laserboard mycket lämpligt. Där kan du problemfritt göra hål på tiondels millimeter!

Det är ingen dum idé att göra några tester i förväg, så att du är säker på att din laser är rätt inställd. Själva skärningen tar ganska lång tid, i mitt fall ungefär fyra timmar. Gör några kontroller under tiden för att se att allt fortfarande fungerar som det ska.

Tips: använd målartejp för att fixera skivan i din laser. Då kan den inte flytta sig under skärningen.

Efterbehandla och montera

Är din laser klar? Då är det dags för efterbehandling. Jag använder olika skivor (tillgängliga i Lasersheets webbutik) som jag limmar ihop för bästa resultat.

Först slipar jag panelen på framsidan med sandpapper korn 120. Det är för att ta bort rökkanterna. Jag limmar den på ett mellanskikt av 20mm tjockt mjukskum. Där kan du använda spraylim för.

Detta limmar du sedan på en bakskiva av 2mm tjock MDF. Här har jag gjort två hål, med vilka jag kan hänga upp panelen.

Halftone-bild som unik teknik för din laserskärare

Använd halftone-bilder för att laserskära alla typer av konstverk, som logotyper, porträtt och abstrakta mönster. Det är en fantastisk teknik att använda för dig själv, att lära ut till dina elever i skolan eller att erbjuda i din laserskärningstjänst.

På Lasersheets säljer vi ett stort antal olika material som kan användas i laserskäraren. Vill du laserskära en perforerad panel? Kontakta oss då gärna. Vi kan ge dig råd om rätt material, berätta mer om Rasterbator och halftone-tekniken samt hjälpa dig att uppnå ett perfekt resultat.

Så här skapar du själv i din verkstad, i skolan, i en makerspace eller ett fablab en fantastisk akustiskt dämpande panel med en halftone-bild. Det kommer du utan tvekan att imponera med.
