Vill du laserskära eller lasergravera en stadskarta? Då behöver du en designritning. Du behöver lyckligtvis inte rita om skärmdumpar från Google Maps! Med den kostnadsfria programvaran QGIS kan du hämta kartdata från OpenStreetMap och exportera dem som SVG, redo att färdigställas i Illustrator för lasern.
I den här handledningen lär du dig steg för steg hur du gör det.
Vad behöver du?
- QGIS (gratis, öppen källkod)
- Vektorritprogram, som Adobe Illustrator eller Inkscape
- Google Maps
- En designidé
Steg 1: Välj ditt område
Sök först i Google Maps efter det område du vill använda. Tänk på igenkänningsfaktorn: se till att det finns tillräckligt med landmärken, som vatten, stora vägar eller ett karaktäristiskt gatunät.
Steg 2: Installera QGIS
Ladda ner och installera QGIS. Detta är ett gratis GIS-program med öppen källkod som du kan använda för att hämta och redigera geografisk kartdata.
Steg 3: Installera QuickOSM-tillägget
Öppna QGIS och gå till Plugins > Hantera tillägg i menyn högst upp. Sök efter QuickOSM och klicka på Installera tillägg. Detta tillägg hämtar data från OpenStreetMap.
Du hittar även tillägget via denna länk.
Steg 4: Ladda OpenStreetMap-kartlagret
Sök i panelen Bläddrare (vänster) efter XYZ Tiles och dubbelklicka på OpenStreetMap. Kartan laddas nu som ett bakgrundslager.
Steg 5: Navigera till ditt område
Zooma in på det område du vill exportera genom att scrolla på kartan. Gå till den plats du vill skapa.
Steg 6: Öppna QuickOSM
Gå till QuickOSM-tillägget i menyn högst upp och öppna det.
Steg 7: Hämta kartdata
Välj Urban-förinställningen i QuickOSM. Ändra platsvalet till Canvas Extent (detta exporterar det som är synligt på din skärm just nu). Klicka på Kör förinställning. QGIS laddar nu gatorna, vattendragen och andra element som separata lager.
Steg 8: Dölj gatunamnen
Välj ett lager med gatunamn och öppna panelen Lageretikettinställningar. Ställ in på Inga etiketter istället för Enkla etiketter. Upprepa detta för varje lager med etiketter.
Steg 9: Inaktivera onödiga lager
Gå till panelen Lager och inaktivera lagren OpenStreetMap (bakgrundskartan) och Byggnader. Då har du bara gatorna och vattnet kvar.
Steg 10: Skapa en utskriftslayout
Tryck på Ctrl+P för att öppna en ny utskriftslayout. Klicka på Lägg till karta i sidofältet och rita en ram på sidan för att placera in kartan.
Steg 11: Ställ in sidstorleken
Högerklicka på arbetsytan och välj Sidinställningar. Ställ in sidstorleken till formatet för din slutprodukt, till exempel 300 × 400 mm för en standardväggkarta.
Steg 12: Positionera kartan
Använd funktionen Flytta innehåll för att flytta kartan tills önskat område precis faller inom sidkanterna. Se till att kartans gränser ligger i linje med sidkanten.
Steg 13: Exportera som SVG
Klicka på Export as SVG högst upp. Kryssa i följande alternativ:
- Always export as vectors
- Crop to Content
Klicka på Spara för att spara filen.
Steg 14: Öppna SVG-filen i Adobe Illustrator
Öppna den exporterade SVG-filen i Adobe Illustrator, Inkscape eller ett annat vektorprogram. Du ser nu kartan som vektorformer som du kan redigera.
I följande steg fortsätter vi i Adobe Illustrator. Använder du ett annat program kommer verktygen att ha ett annat namn, men principen förblir densamma.
Steg 15: Skapa en sammansatt bana och ställ in färgen
Markera alla delar av kartan och skapa en sammansatt bana av dem (Objekt > Sammansatt bana > Skapa). Ge sedan linjerna rätt färg för din laserskärare, så att du skiljer mellan gravyr och utskärning.
Steg 16: Ta bort det som faller utanför ramen
Rita en rektangel i storleken av din karta. Markera alla linjer, öppna verktyget Formbyggare (Shift+M), håll Alt intryckt och dra över linjerna som faller utanför rektangeln. De tas då bort.
Steg 17: Ge vägarna en bredd
Gator är tunna linjer i SVG-filen. För att kunna skära eller gravera dem måste de omvandlas till ytor. Markera väglinjerna och gå till Objekt > Bana > Offset Path. Använd en offset så att vägarna blir minst 2 mm breda. Smala detaljer är ömtåliga efter skärningen, så bredare vägar gör din karta stabilare.
Steg 18: Rensa ritningen
Kontrollera filen för dubbla linjer och överlappande banor. Ta bort överflödiga element. En ren ritning förhindrar problem vid laserskärning.
Steg 19: Spara
Spara din ritning i ett lämpligt format för din laserskärare. Har du inte bestämt dig för vilken som är den bästa programvaran för laserskärning än? Då kan du tycka att vår ärliga recension av Lightburn är intressant, läs recensionen här.
Designtips för ett snyggt resultat
Igenkänningsfaktor. Välj en utskärning där människor direkt känner igen området. Vatten som kanaler och floder hjälper enormt med detta, det är unikt per stad och ger snabbt orientering.
Visuell hierarki. Gör huvudvägar tydligt bredare än sidogator. Detta gör kartan mer läsbar och vackrare att se.
Minsta bredd. Håll gator minst 2 mm breda för trä och akryl. För mjukare material som PET-filt rekommenderas minst 4 mm.
Testa först litet. Gör ett testskär av en liten del innan du skär hela skivan. Så kontrollerar du om detaljerna är tillräckligt stabila.
Vanliga frågor
Kan jag använda Inkscape istället för Adobe Illustrator?
Ja, Inkscape är ett gratis alternativ som fullt ut stöder SVG-filer. Verktygens namn skiljer sig ibland, men stegen är jämförbara. Till exempel heter "Offset Path" i Inkscape "Bana > Förstora/förminska bana".
Vilket material är mest lämpligt för en laserskuren stadskarta?
Björkplywood 3 mm är ett populärt val på grund av sin stabilitet och höga kvalitet. Svart MDF används för en grafisk estetik. PET-filt ger också direkt akustisk dämpning i ditt utrymme.
Hur stor kan jag göra min stadskarta?
Det beror på storleken på ditt laserbäddsmaterial och detaljnivån på din karta. Ett vanligt format är 300 x 400 mm. Se till att vägarna inte är smalare än 2 mm, även då är de ganska ömtåliga.
Min SVG-fil ser rörig ut i Illustrator, vad gör jag nu?
Detta beror ofta på dubbla linjer eller överlappande banor som QGIS exporterar. Använd funktionen "Slå samman" i Illustrator eller ta bort dubbletter manuellt. En ren fil är avgörande för ett bra snitt, annars kommer lasern att gå över samma linje flera gånger.
Får jag använda OpenStreetMap-data kommersiellt?
OpenStreetMap omfattas av Open Database License (ODbL). Du får använda datan fritt, även för kommersiella produkter, så länge du anger källan (t.ex. "© OpenStreetMap contributors") och delar härledda dataset under samma licens. För försäljning av fysiska produkter som kartor gäller en något flexiblare reglering, se den officiella OSM-licensinformationen för aktuella villkor.
Allt om laserskärning av stadskartor

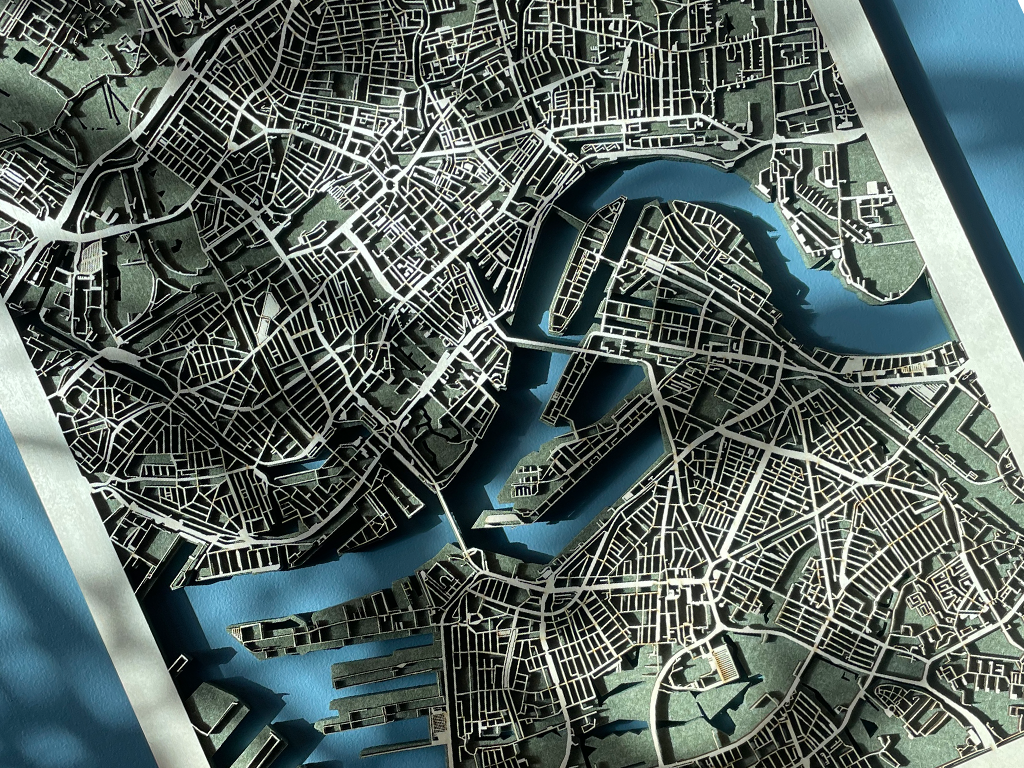

Vi har undersökt hur du bäst kan laserskära stadskartor. Oavsett om du vill gravera underlägg för en museibutik eller skapa väggdekorationer i trä som en personlig present. Kartor är ett roligt och kreativt projekt för laserskärare.
Alla våra tips för laserbehandling av stadskartor läser du i den här bloggen.
