Att rita med ljus. Det är i en mening vad en edge-lit panel gör. Du graverar en design i transparent akryl, placerar en LED-list längs kanten, och plötsligt lyser exakt det du ritat upp. Resten av skivan förblir genomskinlig, vilket får din design att se ut att sväva.
Belys din logotyp, illustration eller text, eller skapa personliga paneler för kunder. En fantastisk produkt att både tillverka och visa upp. Har du en laserskärare som kan skära akryl? Då kan du enkelt tillverka en egen edge-lit skylt.
I den här bloggen läser du hur edge-lit fungerar, hur du själv kan skapa en och hur de olika materialen reagerar. Längst ner hittar du även inspirerande handledningar från andra makers.
Varför är detta det perfekta laserprojektet?
Lasrar är idealiska för att skapa edge-lit paneler. Du kan också uppnå en ljuseffekt genom att rista, rita med penna eller fräsa, men då bestämmer tekniken alltid panelens utseende. Laserskärning är det bästa sättet att få en exakt, detaljerad återgivning av din design med ett rent och klart resultat.
Vad är edge-lit akryl?
Edge-lit betyder bokstavligen belyst från kanten. Principen är enkel men effektiv: du placerar en LED-list på sidan av en transparent akrylskiva.
Ljuset färdas genom materialet och bryts på gravyrer och kanter, vilket gör att just de delarna lyser upp. Resten av skivan förblir genomskinlig.
Du kan också arbeta med flera skivor. Placera en egen LED-list under varje skiva och styr dem oberoende av varandra. Ljuset stannar inom sitt eget lager, vilket gör att du kan arbeta med olika färger eller nivåer.
Resultatet är en svävande ljusbild med ett modernt, nästan futuristiskt utseende. Tack vare laserskärningens precision kan du göra även de minsta detaljerna perfekt synliga.
Det här behöver du
-
Design
-
Akrylskiva
-
Hållare med LED-ljus
-
Laserskärare som kan skära akryl
Design
Med en enkel design gör du snabbt ett stort intryck. Tänk på en logotyp, illustration eller skylt. Lek med de olika effekterna av linje- och ytgravyrer: linjer ger en klar, gnistrande effekt, medan ytgravyrer får ett mjukare sken.
Se även vår infografik längst ner i denna blogg för ett bra exempel.
Akrylskiva
Akryl är perfekt för laserskärning. Standardvalet är klar, färglös akryl – transparent, elegant och med en tydlig ljuseffekt. Vi har testat olika sorter, scrolla vidare för att se vilka effekter de ger.
Hållare med LED-ljus
Du kan köpa en hållare online eller tillverka en själv. Hållaren avgör vilken materialtjocklek du använder och hur ljuset träffar skivan.
Laserskärare
Använd en CO₂-laser med tillräcklig effekt för din skivas tjocklek.
Diodlasrar är mindre lämpliga för detta, eftersom de inte kan skära materialet ordentligt.
Steg för steg: så här gör du
Vill du skapa en edge-lit panel? Följ då dessa steg för att uppnå ett fantastiskt slutresultat.
1. Designa med ljus i åtanke
Håll designen enkel. Edge-lit effekten ger redan en wow-faktor.
Oftast fungerar det bra att lämna lite tomrum runt din gravyr, så ser det ut som om din teckning svävar.
Du kan i din design använda dig av linjegravyrer och ytgravyrer. Linjer är skarpa och klara, ytor ger ett jämnt upplyst område.
För en jämn spridning av ljuset fungerar rektangulära former bäst.
Bollar eller andra utskjutande former leder ljuset sämre till ändarna, vilket kan göra att kanterna förblir mörkare.
2. Välj en hållare
Välj en hållare med LED-ljus eller tillverka en själv.
Var noga med materiaaltjockleken som din hållare klarar av; skivan måste sitta stadigt och tätt i skåran för optimalt ljusinsläpp och en snygg finish.
3. Laserskärning och gravering
Använd företrädesvis en CO₂-laser för att skära och gravera akryl. Se i vår blogg hur du hittar de bästa inställningarna för din maskin (länk till blogg).
Arbeta noggrant och använd om möjligt skyddsfolie och handskar.
Varje repa eller fingeravtryck kommer snart att lysa upp och distrahera från din design.
Gravera företrädesvis på baksidan av skivan. Du tittar då genom materialet på gravyren, vilket ger djup och begränsar interna reflektioner.
Om du arbetar med två paneler med gravyrer, spegla då en av filerna.
På så sätt har den ena skivan gravyren på framsidan och den andra på baksidan, gravyrerna ligger direkt mot varandra och du undviker en oönskad spegeleffekt i skivan.
4. Montera panelen och njut
Montera din panel i den valda hållaren och se till att LED-ljuset lyser direkt in i akrylens sidokant. Ta försiktigt bort skyddsfolien och helst med handskar på, så att inga spår lämnas kvar.
Slå på belysningen och njut av din egen edge-lit panel!
Vårt exempel: en interaktiv infografik

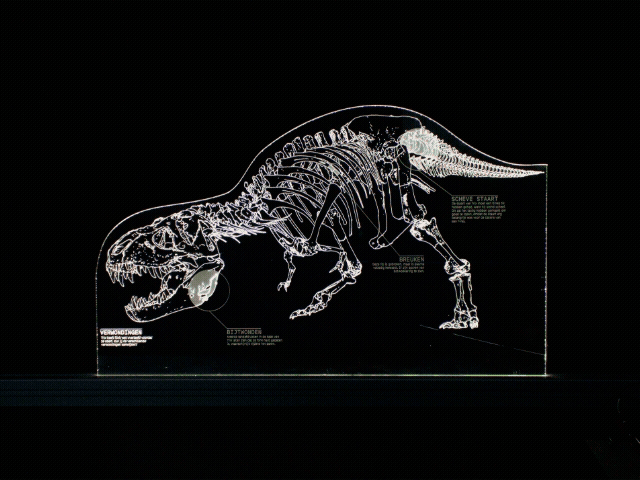

För att visa vad du kan göra med edge-lit, gjorde vi ett exempel med en infografik av dinosaurien Trix i Naturalis.
Skelettet är en linjeteckning belyst med vitt LED-ljus. Framför står ett andra lager med ytgravyrer i färg. Med en mixer kan du blanda RGB-kanalerna och ändra färgen från grönt till rött eller lila.
Ytgravyrerna visar vad som är speciellt med skelettet, så att historien bakom detta utställningsobjekt blir tydlig. Panelen passar perfekt i ett mörkt utställningsrum, utan att blockera sikten eller störa ljusplanen.
Tips: vi har speglat panelerna så att gravyrerna ligger mot varandra. Detta förhindrar oönskade reflektioner inuti skivan.
Välja rätt material
Vilket material använder du för en edge-lit panel? Vi har testat olika typer:
-
Klar akryl. Idealisk för edge-lit paneler. Din teckning lyser skarpt medan du kan se igenom skivan. Välj 3 mm eller tjockare, beroende på din hållare.
-
Fluoriserande akryl. Detta material ger redan i dagsljus ett lätt sken. Lämpligt för vit LED-belysning. Kombinera det helst inte med färgade LED:ar, eftersom materialfärgen dominerar.
-
Frost akryl. Ger en vacker, diffus ljuseffekt och en mjuk spridning av ljus. Du kan bara inte se igenom den.
-
Spegel- och färgad akryl. Mindre lämpligt. Spegelakryl reflekterar ljuset och förlorar därmed ljuseffekten. Färgad akryl dämpar ljuset genom pigmenten.
Se Lasersheets kompletta akrylkollektion
Inspiration till ditt nästa projekt
Vill du se hur andra gör? Dessa källor är fulla av användbara tips och exempel:
YouTube: Creating a Custom Edge-Lit Sign: Tips & Tricks
Steve Makes Everything visar steg för steg hur han designar och monterar sin panel.
LightBurn Forum: My first go at LED Edge Lit Acrylic
Makers delar sina första försök, misstag och lösningar. Lär av deras erfarenheter.
Instructables: Laser Cut Edge-Lit Acrylic With Base
En komplett handledning, inklusive hur du själv tillverkar en fot med LED-list.
Instructables: Lit-O-Pane (Full Color Edge-Lit Photo)
En kreativ variant där du omvandlar foton till färgglada edge-lit konstverk.
Redo att börja?
En edge-lit panel är ett av de roligaste laserprojekten du kan göra. Det kombinerar teknisk precision med kreativ frihet, och slutresultatet är alltid en blickfångare.
Oavsett om du skapar en enkel logotyp eller ett komplext konstverk med flera lager, med rätt akryl och lite experimenterande skapar du något du verkligen kan vara stolt över.
